PÜSKÜRTMELİ KURUTUCU



Kurutma teknolojilerinde sıvı ürün girişiyle beraber ürünün kurutulup çıkarılabildiği çok az sayıda sistem mevcuttur.  Sıvı ürünü kurutma işlemlerinde, püskürtmeli kurutucu çok çeşitli ürün yelpazesi ve ürünün özelliğine göre farklı sistemlerin kullanılabilirliği ile en yaygın sistemdir. Püskürtmeli kurutma sisteminin avantajları aşağıdaki şekilde özetlenebilir.

1-) İlaç sanayisinden seramik sanayisine kadar birçok alandaki ürünlerin kurutulmasında kullanılabilir

2-) Kapasite çok esnek tutulabilir.

3-) Ürün kalitesi, kurutma işleminin çok kısa sürmesinden ve dolayısıyla ürünün sıcak hava ile çok kısa temasından dolayı minimum bozulma geçirir.

4-) İşlem sürekli bir şekilde hareket eder ve kontrolü tamamen otomatik olarak gerçekleştirilebilir.

5-) Pompa- nozul gibi ek parçalarının tedariki çok kolaydır.

PÜSKÜRTMELİ KURUTMA SİSTEMLERİ-1

püskürmeli_kurutucu_akış_diyagramı

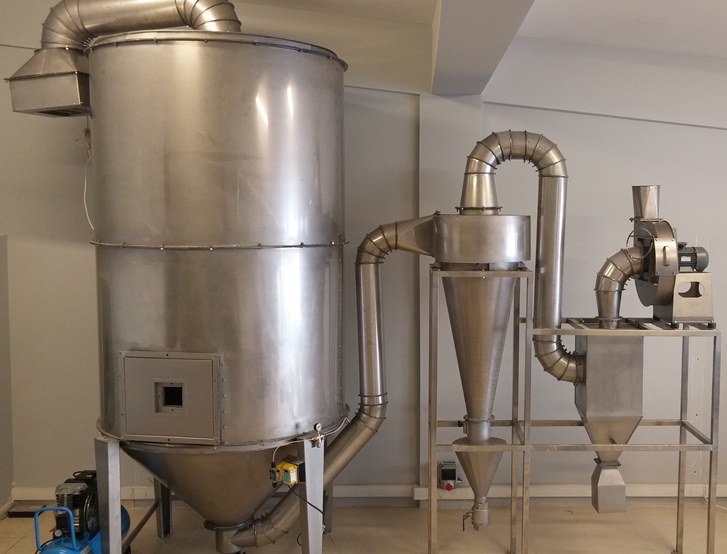

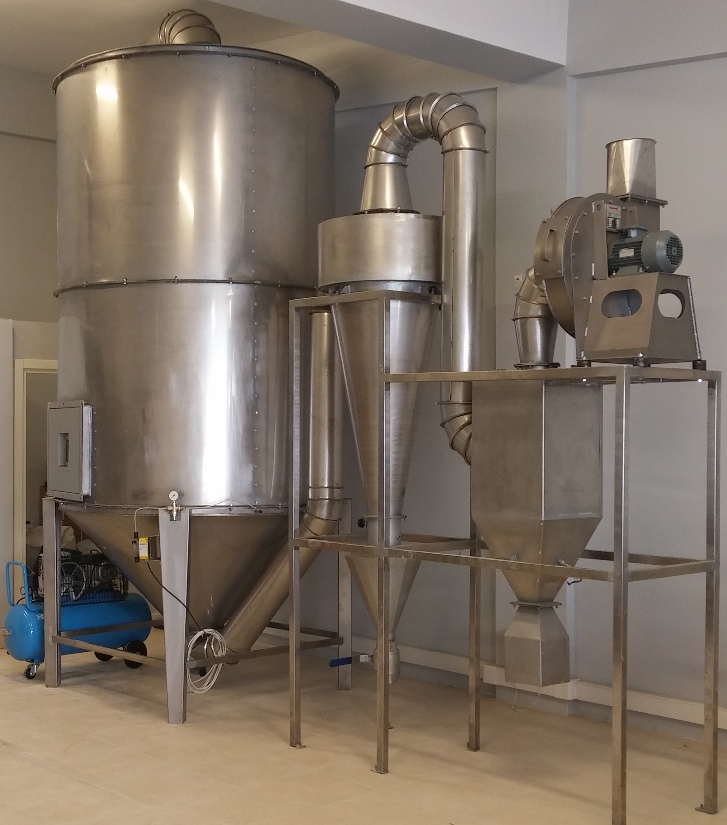

 MAKİNE ÜZERİNDE BULUNAN EKİPMANLAR

Filtre: Giriş havasında ürüne karışması istenmeyen toz v.s gibi unsurların tutulması amacıyla kullanılır.

Fan: Sisteme kurutma için gerekli havayı sağlayan kısımdır. Debisi ve basıncı ürüne göre özel olarak belirlenmelidir.

Isıtıcı: Sistemde ürünün içerisinde bulunan suyun havaya karışmasını sağlamak amacıyla giriş havasını ısıtan bölümdür.

Kurutma Kulesi: Ürünün kule içerisine takılan nozul ile pülverize edilmesi ile hava ile temasta kaldığı bu sayede asıl kurutma işleminin gerçekleştiği kısımdır.

Siklon: Kurutulan ürünün havadan ayrıştırıldığı kısımdır.

Filtre: Siklonda tutulamayan çok küçük toz halindeki ürünlerin tutulduğu kısımdır. Gerekli görüldüğü takdirde çıkış havasını emiş fanıda sisteme ilave edilebilir. Genellikle torbalı filtre kullanılır.

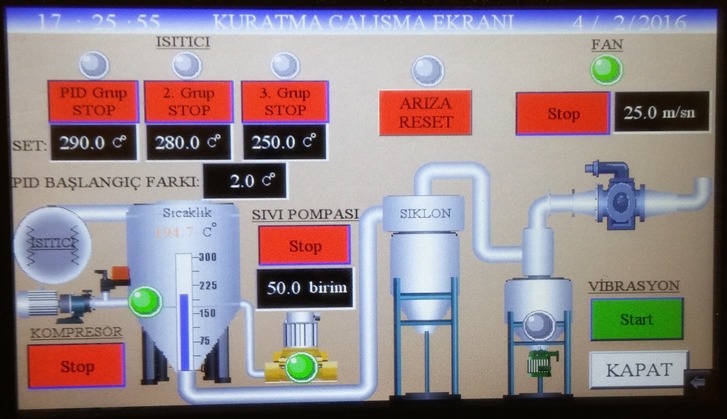

Kumanda Panosu: Püskürtmeli kurutucudaki mekanik ekipmanların PLC ekran üzerinden dokunmatik çalıştırıldığı kumanda bölümüdür.



PÜSKÜRTMELİ KURUTMA SİSTEMLERİ-2

püskürtmeli_kurutucu

1. Sistemden farkı: Kuru ürün hem kurutma kulesinin altından hem de siklondan alınır. Ayrıca bu sistemde püskürtme işlemi kulenin alt kısmından da verilebilir.



PÜSKÜRTMELİ KURUTMA SİSTEMLERİ-3

püskürtmeli_kurutma_sistemi

Diğer Sistemlerden Farkı:Atılan hava ekonomizer /recuperator denilen sistemlerden giriş havasını ısıtmak için kullanılır. Çıkış havasındaki nem oranı düşük ise sistem yarı açık sistem haline getirilebilir. Bu sistemin avantajı atılan havadaki enerjinin giriş havasını ısıtması ile yakıttan kazanılan tasarruftur.


KULLANIM ALANLARI

İngilizceTürkçe İngilizce Türkçe
Chemical ProductsKimyasal ÜrünlerInorganic Chemical Productsİnorganik Kimyasal Ürünler
AB And ABS LatexAB Ve ABS LateksAbrasive GritsAşındırıcı Kumtaşı Kurutma
Melamine Formaldehyde ResinMelamin Formaldehit ReçinesiAluminum (Metallic)Alüminyum Metal
Phenol Formaldehyde ResinFenol Formaldehit ReçinesiAluminum ChlorideAlüminyum Klorür
Polyacrylate-Emulsion-TypePolıspanakrilat-Emülsiyon-TipiAluminum HydroxideAlüminyum Hidroksit
PolyacrylonitrilePolıspanakrilonitrilAluminum OxideAlüminyum Oksit
PolycarbonatePolikarbonat.Aluminum PhosphateAlüminyum Fosfat
PolyethylenePolietilenAluminum SilicateAlüminyum Silikat
PolyacetatePoliasetatAluminum SulphateAliminyum Sülfat
Polyvinyl ButyratePolivinil  ButyrateAmmonium ChlorideAmonyum Klorür
Polyvinly Cehlorid (PVC)Polivinil Klorür(PVC)Ammonium MolybdateAmonyum Molibdat.
Polyvinyl PyrroligonePolivinil PyrrolidoneAmmonium NitrateAmonyum Nitrat
Polyvinyl ToluenePolivinil ToluenAmmonium PhosphateAmonyum Fosfat
Rubber LatexKauçuk LateksAmmonium SulphateAmonyum Sülfat
SBR LatexSBR LateksAntimony SulphideAntimon Sülfit
Urea Formaldehyde ResinÜre Formaldehit RecinesiArsenic OxideArsenik Oksit
Ceramic ProductsSeramik ÜrünlerBarium CarbonateBaryum Karbonat
Aluminum Oxide (Alumina)Alüminyum OksitBarium ChlorideBaryum Klorür
Beryllium OxideBerilyum OksitBarium HydroxideBaryum Hidroksit
CarbidesKalsiyumBarium SulphateBaryum Sülfat
CarborundumKarborundumBarium TitanateBaryum Titanat
Electro-PorcelainElektro-PorselenBauxite Waste LiquorBoksit Artığı
EnamelsEnamelBentoniteBentonit
FerriteFerrit(Demir Tozu)Beryllium DioxideBerilyum Dioksit
Glass PowderCam TozuBismuth AluminateBizmut Aluminat
İnsulator MaterialYalıtkan MalzemelerBismuth CarbonateBizmut Karbonat
İron OxideDemir OksitBoraxBoraks
KaolinKaolinBoric AcidBorik Asit
Silicon DioxideSilikon DioksitBoron PhosphateBor Fosfat
SteatiteSabuntaşıCalcium CarbonateKalsiyum Karbonat
TitanatesTitanatCalcium ChlorideKalsiyum Klorür
Tungsten CarbideVolfram KarpitCalcium HydroxideKalsiyum Hidrooksit
Uranium OxideUranyum OksitCalcium ChromateKalsiyum Kromat
Zinc OxideÇinko OksitCalcium HypochloriteKalsiyum Hidroklorit
Soap And Detergent ProductsSabun Ve Detarjan ÜrünleriCalcium PhosphatesKalsiyum Fosfat
Detergent EnzymesDetarjan EnzimiCalcium SilicatesKalsiyum Silikat
Dispersing AgentsDispersleme MaddesiCalcium SulphateKalsiyum Sülfat
Emulsifying AgentsEmülsiyonlama MaddesiCatalystsKatalizör
Fatty Alcohol SulphateYağlı Alkollü SülfatCementÇimento
Heavy-Duty DetergentsAğır DetarjanlarChrome-İron OxideKrom-Demir Oksit
Light-Duty DetergentsHafif DeterjanChromium SulphateKrom Sülfat
Nitrilo Tri-Acetic Acid SaltsNTA TuzlarıCopper ChlorideBakır Klorür
Optical BrightenerOptik ParlatıcıCopper OxideBakır Oksit
Phosphates FosfatlarCopper OxychlorideBakır Oksiklorür
Sodium Lauryl SulphateSodyum Laurik SülfatCopper SulphateBakır Sülfat
 Pesticide ProductsBöcek İlacı ÜrünleriCopper SulphideBakır Sülfit
Calcium ArsenateKalsiyum ArsenatCupric OxideBakırlı Oksit
Copper OxychlorideOksiklorür BakırCryoliteKriyolit
Cuprous OxideBakır OksitFeldsparFeldspat
2,4 DBA Sodium Salt2,4 DBA Sodyum TuzFerric SulphateDemirli Sülfat
2,4,6 TBA Sodium Salt2,4 TBA Sodyum TuzFerrous SulphateSülfatlı Demir
2,4 Dichloro-Phenoxyacetic Acid2,4 Di Kloro AsitGraphiteGrafit
2,4 Dichloro-Phenoxypropionic Acid Momo-Methylamine2,4 Di Kloro AsidGypsumAlçıtaşı
SaltTuzKaolinKaolin
Lead ArsenateArsenatLime SlurrySulu Kireç
Methyl-Chloro-Phenoxyacetic AcidMetil-Kloro-Phenoksiasetik AsitLithoponeLitopon
Methyl-Chloro-Phenoxypropionic AcidMetil-Kloro- Phenoxypropionic AsitiLithium ChlorideLityum Klorür
Methyl-Chloro-Phenoxybutyric Acid Sodium SaltMetil-Kloro-Phenoksibütirik Asit Sodyum TuzuMagnesium Aluminum SilicateMagnezyum Alüminyum Silikat
Sodium Aluminum FluorideAlüminyum Sodyum FlorürMagnesium CarbonateMagnezyum Karbonat
Sodium FluorideSodyum FlorürMagnesium ChlorideMagnezyum Klorür
Sulphur ColloidalSülfür KoloitMagnesium OxideMagnezyum Oksit
Zinc Diethyl DithiocarbamateÇinko Dietil DikükürtkarbonatMagnesium PhosphatesMagnezyum Fosfat
Zinc Dimethyl DithiocarbamateÇinko Dimetil DikükürtkarbonatMagnesium SulphateMagnezyum Sülfat
Dyestuff And Pigment ProductsBoya Maddesi Ve Boya Tozu SonucuSonucuMagnesium TrisilicateMagnezyum Silikat
Basic DyesBazik Boyarmaddeler.Magnesium UranateMagnezyum
Ceramic ColorsSeramik BoyaManganese CarbonateManganez Karbonat
Chrome-YellowSarı KromManganese ChlorideManganez Klorür
Copper OxideBakır OksitManganese OxideManganez Oksit
Cosmetic ColorsKozmatik BoyaManganese SulphateManganez Sülfat
Formulated DyestuffsFormulleştirilmiş BoyalarMolybdenum DisulphideMolibdenun Disülfür
Food ColorsYemek BoyasıNickel CarbonateNikel Karbonat
Indigo DyeKumaş BoyasıNickel ChlorideNikel Klarür
Ink PigmentsMürekkep PigmentleriNickel SulphideNikel Sülfit
Inorganic Pigmentsİnorganik PigmentleriPotassium AcetatePotasyum Asetat
İron OxideDemir OksitleriPotassium BicarbonatePotasyum Bikarbonat
KaolinKaolinPotassium BichromatePotasyum Bikromat
LithoponeLitoponPotassium CarbonatePotasyum Karbonat
Organic PigmentsOrganik BoyalarPotassium ChloritePotasyum Klorit
Paint PigmentsMakyaj BoyalarıPotassium ChromatePotasyum Kromat
Paper ColorsRenkli KağıtPotassium FluoridePotasyum Flüorür
Plastic PigmentsPlastik BoyalarPotassium MetaphosphatePotasyum Metaphosphate
Soluble And Microdisperse Textile DyesÇözünür Ve Dağılabilir Tekstil BoyalarıPotassium NitratePotasyum Nitrat
Titanium DioxideTitanyum DioksitPotassium PermanganatePotasyum Permanganat
Water ColorsSu RenklendiricileriPotassium PhosphatePotasyum Fosfat
Zinc ChromateÇinko KromatPotassium SilicatePotasyum Silikat
Zinc Potassium ChromateÇinko Potasyum KromatPowdered MetalsToz Halinde Metal
Zinc TetroxychromateÇinko Tetroksi KromatSilica GelSilis Jeli
Fertilizer ProductsGübre ÜrünleriSilicon DioxideSilikon Dioksit
Nitrogen FertilizersAzotlu GübrelerSilicon CarbideSilikon Karpit
Ammonium SaltsAmonyum TuzSodium AluminateSodyum Aluminat
UreaÜreSodium Aluminum SulphateSodyum Alüminyum Sülfat
Phosphoric Acid FertilizersFosforik Asitli GübrelerSodium ArsenateSodyum Arsenat
SuperphosphatesSüper Fosfat GübreSodium BicarbonateSodyum Bikarbonat
Potash FertilizersPotasyum Hidrat GübrelerSodium BichromateSodyum Bikromat.
Sewage SludgeLağım Pisliği Sodium Bisulphate And Sodium SulphateSodyum Bisülfat Ve Sodyum Sülfat
Two Component Fertilizers (N-P, N-K, P-K)İki Bileşen Gübre (N-P, N-K,P-K)Sodium BisulphideSodyum Bisülfür
Three Component Fertilizers (N-P-K)Üç Bileşen Gübre(N-P-K)Sodium BorateSodyum Borat
Mineral And Ore ProductsMinarel Ve Maden ÜrünleriSodium CarbonateSodyum Carbonat
Copper OreBakır Madeni KurutmaSodium ChlorideSodyum  Klorür
CryoliteKriyolitSodium HypochloriteSodyum Hipoklorit
 İron OreDemir Madeni KurutmaSodium FluorideSodyum Flüorür
Lead OreKurşun Madeni KurutmaSodium FormateSodyum Formik
Manganese OreManganez Madeni KurutmaSodium HydroxideSodyum Hidroksit.
Molybdenum OreMolibdenum Madeni KurutmaSodium PerborateSodyum Perborat.
Nickel OreNikel Madeni KurutmaSodium PhosphateSodyum Fosfat
Platinum OrePlatin Madeni KurutmaSodium SilicateSodyum  Silikat
Silver OreGümüş Madeni KurutmaSodium Silicon FluorideSodyum Silikon Flüor
Tungsten OreVolfram Madeni KurutmaSodium SulphateSodyum Sülfat
Egg ProductsYumurta ÜrünleriSodium ThiosulphateSodyum Tiyosülfat.
Egg WhiteYumurta AkıThorium Carbonate Toryum Karbonat
Egg YolkYumurta SarısıThorium Nitrate Toryum Nitrat
Whole EggBütün YumurtalarTitanium DioxideTitanyum Dioksit
Food And Plant ProductsYemek Ve Bitki ÜrünleriTitanium TetrachlorideTitanyum Dörtlüklorür
Artichoke ExtractsEnginar ÖzüTungsten CarbideVolfram Karbür
Beef BrothSığır KanıUranium DioxideUranyum Dioksit
BouillonEt SuyuZinc ArsenateÇinko Arsenat
Cake MixesPasta HamurlarıZinc CarbonateÇinko Karbonat
Chamomile TeaÇay YaprağıZinc ChlorideÇinko Klorür
Cereals, Pre-CookedTahılZinc SulphateÇinko Sülfat.
Chicken BrothTavuk KanıOrganic Chemical ProductsOrganik Kimyasal Ürünler
ChlorophyllKlorofilAluminum StearateAliminyum Stearat
Cocoa MixturesKakao KarışımıAluminum TriformateAliminyum Üçlüformik
Coffee-ExtractsKakao ÖzüAmino-Naphthol-Sufphonic AcidAmino- Naftol-Sülfonik Asit
Decaffeinated Coffee ExtractKafeinsiz Kako ÖzüPara-Aminosalicylic AcidPara-Aminosalisilik Asit
Fat-Flour MixturesYağlı Un KarışımıAmino AcidAmino Asit
FlavoringsTatlılarAscorbic AcidAskorbik Asit
Food ColoringYemek RenklendiricileriAmmonium Di-Nitro-Ortho Cresol
FrangulaFrangulaBarbituric Acid DerivateBarbitürik Asit Türetik
GarlicSarımsakBarium Ricinoleate
Hip-ExtractKuşburnu ÖzüCalcium AcetateKalsiyum Asetat
LactoseSüt Şekeri(Laktoz)Calcium ButyrateKalsiyum Bütirik Asit Tuzu
Licorice ExtractMeyan KöküCalcium GluconateKalsiyum
Meat PureeEzik EtCalcium CaseinateKalsiyum Become Casein
Milk-Coffee MixtureÇikolatalı Süt ÖzüCalcium LactateKalsiyum Laktik Asit
PimentoYeni Bahar(Kırmızı Biber)Calcium PropionateKalsiyum Propionik Asit Tuzu
Plant ProteinBitki ProteiniCalcium SaccharatesKalsiyum
RennetPeynir MayasıCalcium StearateKalsiyum Stearik Asit Tuzu
Soup MixesÇorba MalzemesiCarboxymethyl CelluloseKarboksilmetil Selüloz
Tea ExtractÇay YaprağıChloramineKloramin
Whiteners (Coffee/Tea)Beyazlatıcılar(Kahve Çay Kreması)ChlorophyllKlorofil
Fruit And Vegetable ProductsMeyve Ve Sebze ÜrünleriCholine SaltsKolin Tuzu
ApricotKayısıCitric AcidSitrik Asit
AsparagusKuşkonmazEDTA SaltEDTA Tuzu
BananaMuzGlutamic AcidGlütamik Asit
BeansFasulyeGlyoxalGlioksal
BeetrootPancarLactoseLaktoz(Süt Şekeri)
CarrotHavuçLysineLizin
Citrus Fruits With FillerTurunçgillerMaleic AcidMalik Asit
MangoKirazMethyl Acrylic AcidMetil Akrilik Asit
OnionSoğanMethyl Arsenic Acid-Disodium SulphateMetil Arsinik Asit-Disodyum Sülfat
PeachŞeftaliMono-Carbonic AcidMononükleoz-Karbonik Asit
Soft FruitsYumuşak MeyvelerMono-Ethanol AminosulphateMono-Etil Alkol Aminosülfat
TomatoDomatesMonochloroacetic Acid Sodium SaltMonokloraasitik Asit Sodyum Tuzu
Carbohydrate ProductsKarbonhidratlı ÜrünlerOxalic AcidOksalik Asit
Corn Steep LiquorSuda Kaynatılmış TahılPara-Nitro PhenolPara-Nitro Fenol
Corn SyrupTahıl ŞurubuPerfumesEsans,Parfüm
GlucoseGlikozPotassium Acetaldehyde SulphoxylatePotasyum Asetaldehit Sulpho Tuzu
Gum ArabicArap SakızıPotassium AcetatePotasyum Asetat
Maize GlutenMısır GlüteniQuinoline SulphonateKuinolin Sulphonik Asit
PectinPektin(Pekmez)Sodium AcetateSodyum Asetat
StarchesNişastaSodium Acetate SulphonateSodyum Asetat Sulphonik Asit
Sugar/Gelatin MixturesŞeker/Jelatin KaynaşmasıSodium BenzoateSodyum Benzoat
SweetenersTatlandırıcı MaddeSodium Di-OxalateSodyum Dioksalat
Total SugarŞekerli SuSodium Dimethyl DithiocarbamateSodyum Dimetil Dithio Karbonat
Wheat FlourBuğday UnuSodium MonochloroacetateSodyum Monocloraasit
Wheat GlutenBuğday NişastasıSodium SalicylateSodyum Salisilât
WortArpa MayasıStearic AcidStearik Asit
Pharmaceutical Products İlaca Sanayi ÜrünleriTartaric AcidTartarik Asit
AlgaeDeniz YosunuThiocarbamatesKükürtlü Kabamatlar
BacitracinBasitrasinThionineTiyonin
PenicillinPenisilin,UreaÜre
StreptomycinStreptomisinXanthatesKsantatlar
TerramycinTeramisin.Zinc StearateÇinko Stearat
TetracyclinAntibiyotikMilk ProductsSüt Ürünleri
Dextran DekstranBaby FoodBebek Maması
EnzymesEnzim Butter (High Fat Products)Tereyağı(Yağlı Ürünler)
HormonesHormon ButtermilkAyran
Lysine (Amino Acids)Lizin (Amino Asit)CaseinKazein
Pharmaceutical GumsFarmasötik CaseinatesSüt Proteini
SeraSerum CheesePeynir
VaccinesVaccinator Cocoa Milk With SugarŞekerli Kakaolu Süt
VitaminsVitaminler Coffee WhitenerKahve Kreması
Yeast ProductsMaya ürünleriFat-Filled MilkYağlı Süt
Fodder YeastYem Fat-Filled WheyYağlı Peynir Altı Suyu
Single-Cell Protein (SCP)Tek Hücre ProteiniHydrolyzed Milk ProductsHidrolize Edilmiş Süt Ürünleri
Yeast ExtractsMaya ÖzüCreamKaymak
Tannin ProductsTaneli ÜrünlerIce Cream MixDondurma Karışımları
Mangrove ExtractMangrov Malted MilkMaltlı Süt
Mimosa ExtractKüstümotu Milk ReplacerBozuk Süt
Oak ExtractMeşe Mixed Milk ProductsKarma Süt Ürünleri
Pine And Fir ExtractÇam Kozalağı Ve KöknarSkim MilkSüt Kaymağı
Tannins From WoodOdun TanesiWheyPeynir Altı Suyu
Chestnut ExtractKestane Whey ProteinPeynir Altı Suyunun Proteini
Tannins From FruitsTohum Slaughterhouse ProductsMezbaha Ürünleri
Myrobalan ExtractMyrobalanAnimal ProteinHavya Proteini
Fish ProductsBalık ÜrünleriBloodKan
Fish FlourBalık UnuBone GlueKemik
Fish HydrolysatesBalık KılcığıExcretaDışkı (Pislik)
Fish MealBalık PisliğiGelatinJelatin
Fish PulpBalık EtiGlandsSalgı Bezi
  TissuesTissues

Not: Kelimelerin bazılarının Türkçe karşılıkları bulunmadığı için birebir olarak ingilizcesi yazılmıştır.
